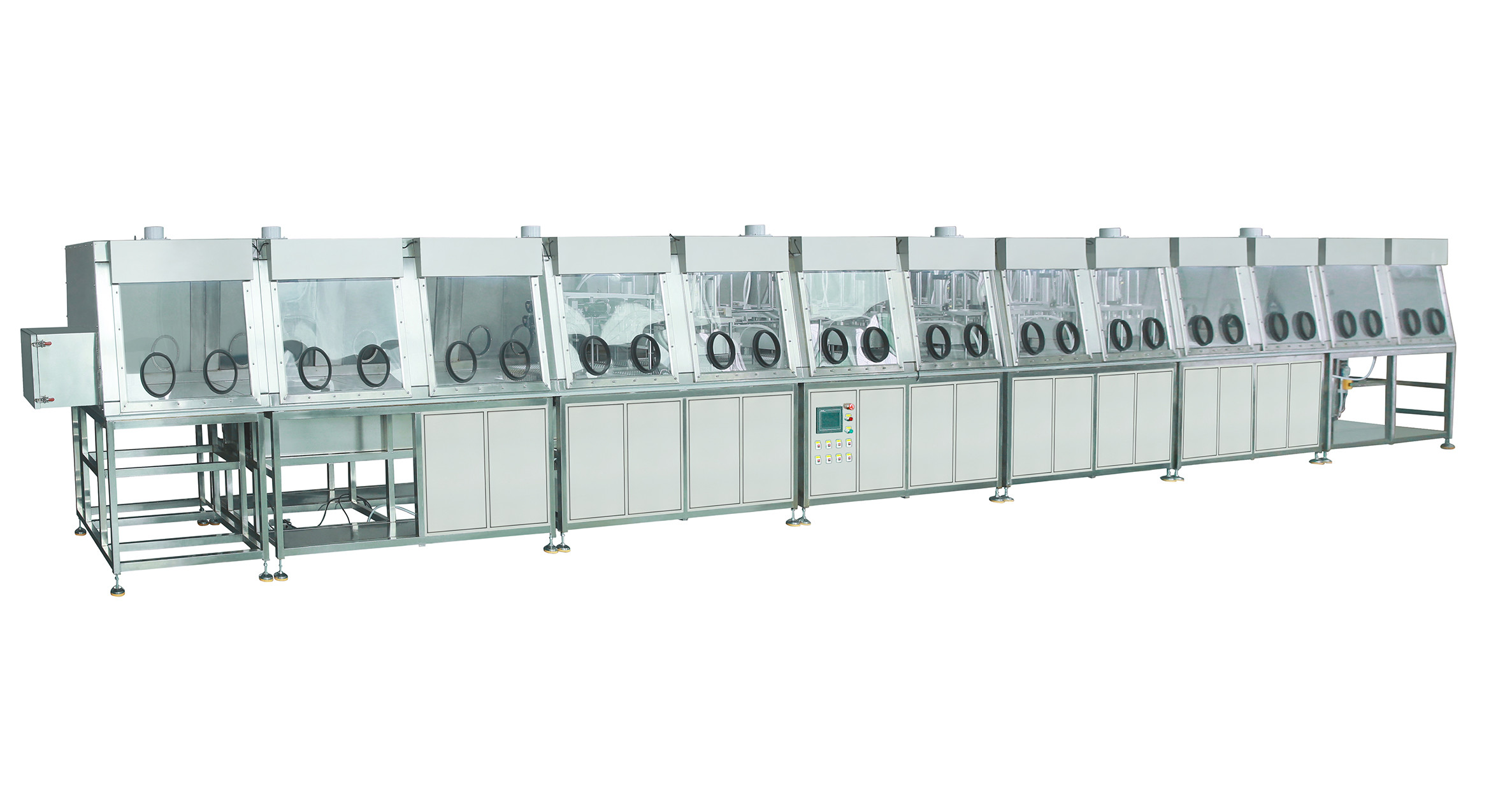

Сертификат CE 1.5KW линейной машины впрыски батареи жидкостной автоматический

Машина впрыски линейной автоматической цилиндрической батареи жидкостная

1. Обзор функции:

1. Этот продукт главным образом использован для жидкостной впрыски цилиндрических батарей, заварки крышки и оборудования статической интегрированной подачи вакуума линейного. Только потребность вручную нагрузить и разгрузить паллет, и остаток технологического оборудования автоматически завершены. Эта машина включает бардачок, 5 наборов жидкостных систем впрыски, и 7 наборов систем вакуума неподвижных.

2. Принцип деятельности: Workflow.→Feeding→Manual нагружая на впрыске vacuum→second injection→one tray→One, вторые времена injections→four vacuums→four injections→three vacuum→three vacuum→four рас вторая vacuum→five injections→five первая vacuum→five секунда vacuum→retrieving конец plate→the крышки работы.

2. Основные параметры:

1. Напряжение тока деятельности: AC220V, сила о 1.5KW.

2. Применимая батарея: 18650 цилиндрическая батарея, одиночное 196PCS/disk (другие спецификации можно подгонять).

3. Эффективность деятельности: (МАКС) 1,5--4K/H, (производственная мощность зависит от емкости).

4. Размер оборудования: Длина 10m (МАКС) * ширина 1.2m * высота 1.7m.

3. Технические параметры:
1. впрыскивающий насос двойной головы электрический:

a. Жидкостный выход: 0--одиночное время 2.5g; (непрерывно регулируемый).

b. Жидкостная точность впрыски: ±0.03g.

2. XY система впрыски оси:

a. Работая ход (МАКС): X-ось 200MM, Y-osь 200MM.

b. Работая скорость (МАКС) двигает 50 раз согласно с минута/MIN.

3. Коробка вакуума статическая:

a. Степень вакуума: -0,09 MPa.

b. Времена цикла: 0-5 может быть набор.

c. Нагнетая/отдыхая время: 0~60min может быть набором.

4. Отростчатое представление:

1. Главные компоненты бардачка: железный каркас нержавеющей стали, импортированное стекло PE прозрачное.

A. Equipped с 5 бардачками и 12 станциями; (окно обслуживания).

B. Рамка принимает SUS304, которое имеет хорошую коррозионную устойчивость и высокопрочный.

C. Визуальное окно принимает импортированную доску PE прозрачную, которая имеет сильные анти--корозию и коррозионную устойчивость.

D. Тело коробки имеет хорошее герметизирующ представление.

2. Главные компоненты жидкостной системы впрыски: жидкостный бак для хранения, x, шкаф впрыски Y-osи жидкостный, впрыскивающий насос двух-головы 2.5g жидкостный, жидкостное приспособление впрыски, система управления автобуса.

Наборы A. Устанавливать 5 жидкостных систем впрыски.

Впрыскивающий насос головы B. Двойн, одиночный том впрыски можно отрегулировать от 0-2.5 G.

C. Equipped с жидкостным приспособлением впрыски, каждый поднос может держать 196 батарей. Стандартные (примечания подноса 30PCS) (оборудование клиента опционное стандартное тип трубопровода): 1. Поднос возвращен в повторно использовать ручным возвращением в водораздел.

3. Главные компоненты системы вакуума статической: коробка для аппаратуры, цифровой датчик вакуума, кольцо запечатывания анти--корозии, система управления автобуса электрическая.

A. Equipped с 7 наборами коробок вакуума статических.

B. Вакуумируя время и стоящее время независимо и автоматически регулируемый.

C. Equipped с особенным коррозионностойким герметизируя кольцом.
