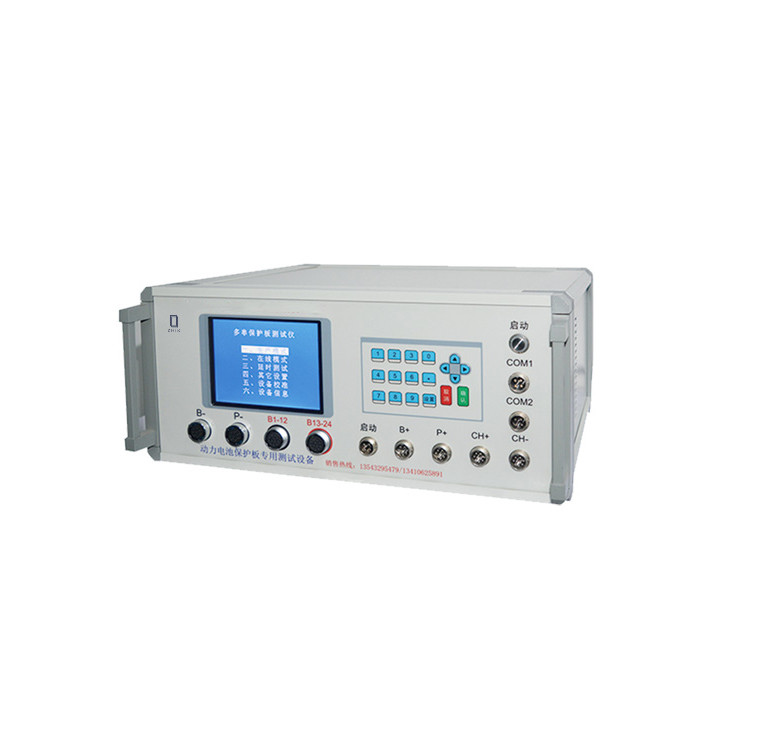

24 оборудования для испытаний литий-ионного аккумулятора строк для ODM OEM доски защиты

24 тестера доски предохранения от батареи лития строк

1. Введение к объему применения и функциям оборудования
1,1 объем применения: Оно главным образом использован для того чтобы обнаружить ли различные функциональные индикаторы доски предохранения от батареи силы внутри ряд параметра, для того чтобы обеспечить набор испытывая стандартов для штата. Главным образом использованный для испытания доски предохранения от батареи силы изготовителей доски защиты и изготовителей батареи силы.
1,2 введение функции: Испытательная система доски предохранения от PBTS разделена в 2 типа: быстрый тест и точный тест
Точный тест: Он может точно обнаружить точное значение различных функциональных параметров доски предохранения от батареи силы (ошибка 5mv), который удобен для отладки и развития образца, и обеспечивает набор стандартов для быстрого испытания для персонала НИОКР.
Быстрый тест: Согласно параметрам конструкции доски защиты, установите параметры теста для того чтобы проводить быстрый тест, который удобен для изготовителей доски защиты и приводит изготовители в действие батареи к быстро продуктам теста и корабля в больших масштабах. В то же время, соответствующее для испытания доски защиты различных решений оборудования и некоторых программных решений.

2. Основное представление испытательного оборудования
2,1 детали стандартного испытания: тест внутреннего сопротивления, начисляют и тест overdischarge, начисляют спасение и тест спасения overdischarge, тест перегрузок по току (перегрузки по току обязанности и перегрузки по току разрядки), начисляет напряжение тока защиты, начисляет напряжение тока спасения, напряжение тока предохранения от overdischarge, напряжение тока спасения Сверх-разрядки, предохранение от перегрузок по току, etc.
2,2 уникальные детали теста:
Тест предохранения от короткого замыкания (ссылаясь на реальный уровень микросекунды теста предохранения от короткого замыкания).
тест само-потребления Одно-раздела (ссылающся на реальное и точное само-потребление каждого раздела).
Течение баланса и напряжение тока баланса (смогите точно захватить течение баланса и напряжение тока включения баланса).
2,3 типы доск защиты которые поддерживают испытание:
Фосфорнокислое железо лития, троичное cobaltate лития, манганат лития


3. Технический параметр
3,1 сильнотоковый модуль: настоящий уровень 120A, и настоящая точность 0.1A.
3,2 модуль напряжения тока: Ряд напряжения тока 0.5-5V, programmable выход 0.5-5V, и точность напряжения тока 5mV.
3,3 модуль короткого замыкания: супер конденсатор, полно сымитировать напряжение тока батареи пакета, закоротит доску защиты в одно мгновение, и точно захватывает время и течение короткого замыкания.
Параметры прибора
