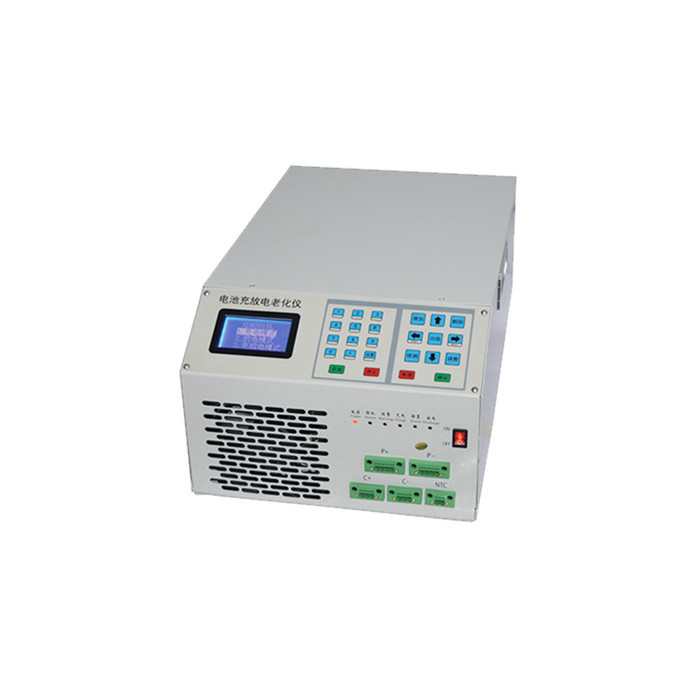

Портативные обязанность батареи лития и тестер разрядки с экранным дисплеем 220V

Портативные обязанность батареи лития и аппаратура вызревания разрядки с экранным дисплеем

1. Введение к объему применения и функциям оборудования
1,1 объем применения BCDS: Обязанность серии BCDS и испытательное оборудование пробы на разрядку главным образом использованы для теста цикла обязанности и разрядки батареи лития
1,2 детали теста: напряжение тока предохранения от зарядки аккумулятора, напряжение тока предохранения от разрядки, емкость, etc. прибор имеют 4 шага теста поручать, discharging, включения в набор отложенных изменений, и задействовать. Путем редактирование соответствуя шагов, батарею можно испытать согласно установленному процессу.

2. Во-вторых, основное представление испытательного оборудования:
2,1 функция обязанности и разрядки:
Оно имеет постоянн функцию настоящего и постоянн напряжения тока поручая и постоянн настоящую discharging функцию, которая может поручить и разрядка батарея и записать емкость батареи.
2,2 интерфейс обязанности и разрядки:
Полно соотвествуйте такого же порта для поручать и discharging блока батарей и отдельных портов для поручать и discharging, т.е., 2 провода (P+ P-) и 3 провода (P+ P- C-). В то же время, батарея электрического инструмента (CH+ P+ P-) можно постареть для поручая защиты положительной плиты и предохранения от разрядки выворотного клише.
2,3 проверите предохранение от напряжения тока:
Путем поручать и discharging батарею, обнаружено ли поручая защита и предохранение от discharging работы батареи.
2,4 обеспечение безопасности:
Анти--обратная функция предохранения от соединения; напряжение тока верхнее и нижний предел устанавливая защиту; безопасное предохранение от разряда тока;

3. Технические параметры
AC 220V ±10% силы входного сигнала/50Hz
Ряд 7~70V измерения напряжения тока
± точности (0,2% из чтения + 0,2% из ряда)
Настоящий поручая ряд 50~5000mA
Поручая ± точности (0,2% из чтения + 0,2% из ряда)
Ряд 50~10000mA разрядки
± точности (0,2% из чтения + 0,2% из ряда)
Поручая постоянн выключение настоящее минимальное 50mA напряжения тока
‰ Точности ±1 емкости
Сила ≤700W разрядки силы
Время осмотра времени получить приурочивая <2s> ряд в реальном времени 0~999 часов/шаг
Интервал ≥5S регистрации данных
Промежуточная версия компьютера 1,1 серии
Поручать поручая поручая константы режима настоящий и постоянн напряжения тока
Напряжение тока условий выключения, настоящее, относительное время, начисляет защиту
Разрядка режима разрядки разрядки постоянн настоящая
Напряжение тока условий выключения, относительное время, предохранение от сверх-разрядки
Ряд измерения цикла цикла 1~999 раз
Число шагов в одиночный цикл 100
Забор напряжения тока и настоящего забора обнаружения четырехпроводной
Каналы в канал шкафа одиночный
Размер W*D*H шасси: 300*450*170 (mm)
